脉冲袋式除尘器主体结构介绍

文章作者:hbjacc   发布时间:2016-11-26
脉冲袋式除尘器的主要结构,主体由箱体、袋室、灰斗、进出风口四大部分组成,并配有支柱、楼梯、栏杆、压气管路系统、清灰控制机构等。 (1)箱体 箱体主要是固定除尘骨架、滤

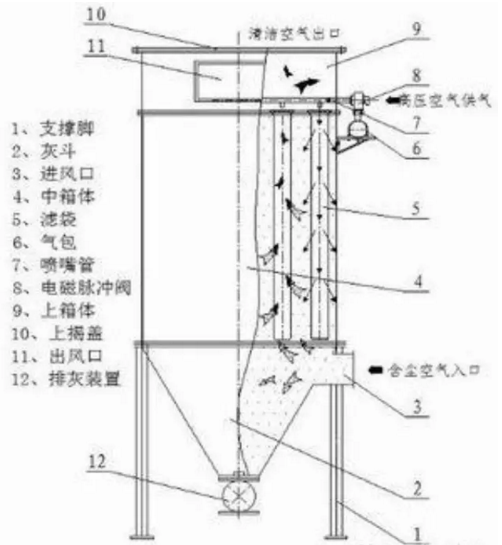

   脉冲袋式除尘器的主要结构,主体由箱体、袋室、灰斗、进出风口四大部分组成,并配有支柱、楼梯、栏杆、压气管路系统、清灰控制机构等。

  (1)箱体
  箱体主要是固定除尘骨架、滤袋及气路元件之用,并制成全密闭形式,清灰时,压缩空气入箱体,再冲入各滤袋内部。顶部设有人孔检修门,安装和换袋笼、除尘滤袋全部在这里进行,方便,根据规格的不同,箱体内又分成若干个室,相互之间均用钢板隔开,互不透气,以实现离线清灰。每个室内均设有一个提升阀,以切换过滤气流。
  (2)袋室
  袋室在箱体的下部,主要用来容纳袋笼和除尘布袋,且形成一个过滤空间,烟气的净化主要在这里进行,同箱体一样,根据规格的不同也分成若干个室,并用隔板隔开,以防在清灰时各室之间的相互干扰,同时形成的沉降空间。
  (3)灰斗
  灰斗布置在袋室的下部,它除了存放收集下来的粉尘以外,还作为进气总管使用(下进气方式),当含尘气体进入袋室前入灰斗,由于灰斗内容积较大,使得气流速度降低,加之气流方向的改变,使得较粗的尘粒在这里就分离,灰斗下部布置有螺旋输送机或空气斜槽等输送设备,出口还设有回转卸料器或翻板阀等锁风设备,可连续进行排灰。
  (4)进出风口
  进出风口根据除尘器的结构形式分为二种,32系列的进风口为圆筒型,直接焊在灰斗的侧板上,出风口安排在箱体下部,袋室侧面,通过提升阀板孔与箱体内部相通,其它系列的进出风口制成一体,安排在袋室侧面、箱体和灰斗之间。中间用斜隔板隔成互不透气的两部分,分别为进风口和出风口,这种结构形式体积虽大些,但气流分布均匀,灰斗内预除尘效果好,适合于烟气含尘浓度较大的场合使用。
