锅炉除尘器

当烟气进入较大空间流速降低时 , 较大颗粒的烟尘。借助自身重力 , 从烟气中靠重力自然沉降分离出来。这种形式的除尘设备有沉降室式除尘器与帽式除尘器等。

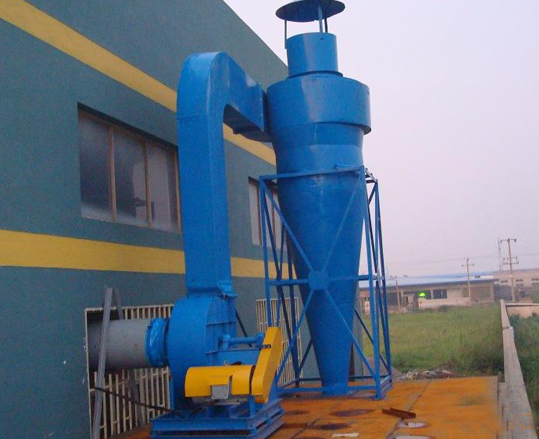

旋风除尘器又叫离心力除尘器 , 其原理是含尘烟气切向进入并在旋风除尘器内强烈地沿筒壁旋转 , 并逐渐沿筒壁以螺旋线运动下降 , 由于强烈的旋转所产生的离心力 , 把烟尘抛向筒体内壁面 , 集积在壁 面上的烟尘靠重力逐渐下降至除尘器的底部 , 并经集灰斗排 出。净化后的烟气从除尘器上部的中间芯管排出。



3. 离心式水膜除尘器

离心式水膜除尘器由壳体、喷嘴、排灰口等部分组成。烟气从圆筒形的壳体下部以高速切线方向进入 , 沿着筒 壁旋转而上 , 而喷嘴沿着筒壳上部圆周切线方向均匀喷水 , 在筒壳内壁形成水膜时 , 由于离心力的作用 , 烟尘被抛向筒壁 , 并被水膜粘住后随水膜一起流入锥形灰斗由排灰口排出净化的烟气则从壳体上部排出。

由于被分离出来的烟尘不断随水膜流出 , 不可能再被烟 气第二次带走 , 所以 , 它的除尘效率较高 , 且能除去较小的尘粒 , 同时还能把烟气中的二氧化硫、三氧化硫和氧化氮洗 去一部分。

这种除尘器的筒壳和金属件容易受腐蚀。筒体用麻石 ( 即花岗岩 ) 砌筑 , 代替金属简体 , 抗腐耐磨 , 使用寿命长 , 维修工作量小 , 因此麻石水膜除尘器在工业锅炉上已得到广 泛应用。

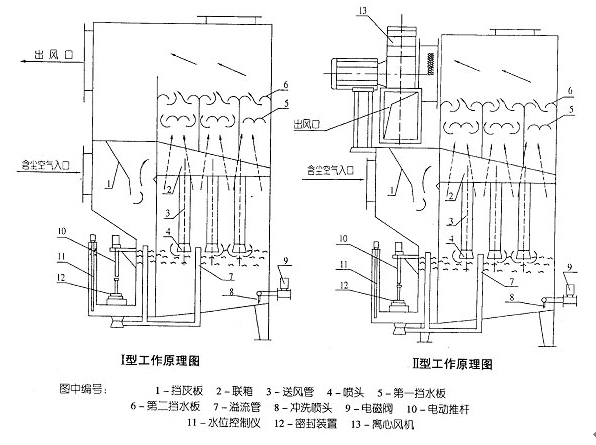

冲击式除尘器又名自激式除尘器 , 是一种除尘效率较高 的除尘器 , 这种除尘器没有喷嘴 , 也没有很窄的缝隙 , 因此不易堵塞 , 是一种常用的湿式除尘器。

工作原理和结构

靠含尘气流自身直接冲击水面而激起的浪花与水雾来达 到除尘的目的。

冲击式除尘器由除尘器、排泥设备和水位控制装置等部 分组成.含尘气体进入除尘气室后 , 以 18~35m/s 的高速通过 S 形通道 , 此时强烈地冲击着水体 , 形成大量的 水花与水雾 , 使气体与液体充分混合接触。尘粒被液滴所捕获 , 净化后的气体通过气液分离室和挡水板的作用去除水滴 后排出 , 而被捕获的尘粒则沉降到灰浆斗底部 , 由刮板机排 出。

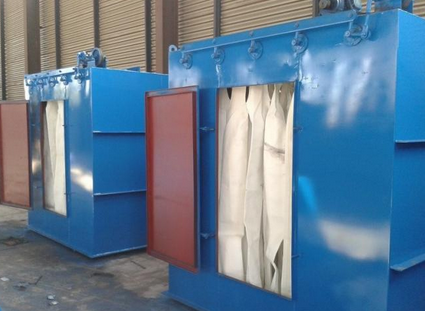

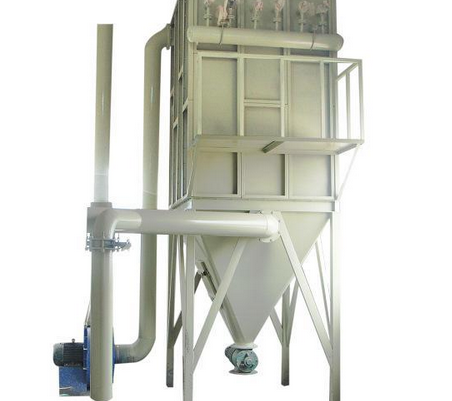

袋式除尘器的除尘原理

含尘烟气进入滤袋后 , 通过滤布空隙时 , 烟尘因筛滤截留、惯性碰撞、静电吸引和扩散等作用而被滤布捕集 , 透过 滤料的清洁气流由排出口排出。沉积在滤料上的粉尘层 , 通 过清灰过程落入灰斗中。在滤料上最初形成的粉尘层称为粉 尘初层 , 初层形成后 , 它成为袋式除尘器的主要过滤层 , 滤 布仅起形成初层的支撑作用。袋式除尘效果的好坏与多种因 素有关 , 但主要取决于滤料。

静电除尘器的工作原理

该装置是在针状负电极 ( 电晕电极 ) 和板状正电极 ( 集尘电极 ) 之间加上 6OKV 的高压电 , 针状电极附近就产生电晕 放电 , 气体被电离为正负离子 , 这些离子极性和放电极相反 者 ( 即正离子 ) 立即消失 , 相同者 ( 负离子 ), 由于电场力的 作用而移向板状正电极。当含尘气流通过电场时 , 气流中的尘粒在电场中与向板状正电极移动的负离子相遇 , 尘粒荷电 , 并受电场力作用也移向板状正电极 , 从而使尘粒在板状正电 极处被捕集下来。图 6-11 是这种除尘器的简单原理图。当积尘板表面的尘粒沉积到一定厚度时 , 用机械振动方法将其除 掉。为了保证除尘器在高效率下运行 , 必须使粉尘粒荷电、粒 子捕集和清灰等过程进行得十分有效 , 才能收到好的除尘效果。

河北京奥锅炉除尘器主要分为有三大类，一是干式的，包括单机旋风式、多管离心式、布袋式、静电式等。二是湿式，主要有麻石水膜式、喷淋水雾式；三是双击复合式，即干湿两用脱硫式。
