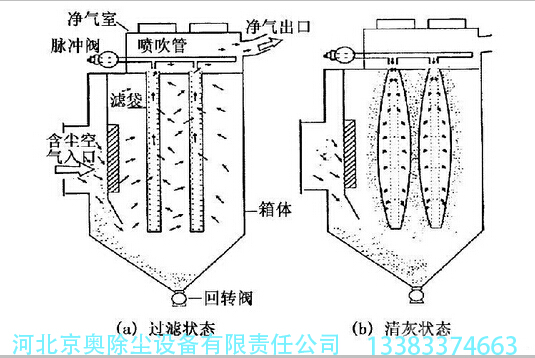

(1)箱体：箱体主要是固定除尘骨架、除尘布袋及气路元件，并制成全密封形式，清灰时，压缩空气管进入箱体，不再入各除尘布袋内部，顶部设有人孔检测门，安装和换除尘骨架、除尘布袋全部在这里进行，方便，根据规格的不同，箱体内又分成若干个室，相互之间用钢板隔开，互不透气，以实现离线清灰。每个室内均设有一个提升阀，以切换除尘布袋气流。

　　(2)袋室：袋室在箱体的下部，主要用来容纳除尘骨架和除尘布袋，且形成一个过滤空间，含尘气体的净化主要在这里进行，同箱体一样，根据规格的不同也分成若干个室，并用隔板隔开，以防在清灰时各室之间的互相干扰，同时形成的沉降空间。

　　(3)灰斗：灰斗布置在袋室的下面，它除了存放收集下来的粉尘之外，还做为下进气总管使用，当含尘气体进入袋室前入灰斗，由于灰斗容积较大，使得气流速度降低，加之气流方向改变，使得较粗的尘粒在这里分离，灰斗下部布置有粉尘输送设备，出口还设有翻板阀等锁风设备，可连续进行排灰。

　　(4)进出风口：进出风口根据除尘器的结构形式分为两种，一是进风口为圆筒形，直接焊接在灰斗的侧板上，出风口安排在箱体下部，通袋室侧面，通过提升阀板孔与箱体内部相通。二是进出风口制成一体，安排在袋室侧面、箱体和灰斗之间中间用斜隔板隔成互不透气的两部分，分别为进风口和出风口，这种结构形式体积虽大些，但气流分布均匀，灰斗内预除尘效果好，合适于气体含尘浓度较大的场合使用。
